SAS de prélèvement

Sas de prélèvement

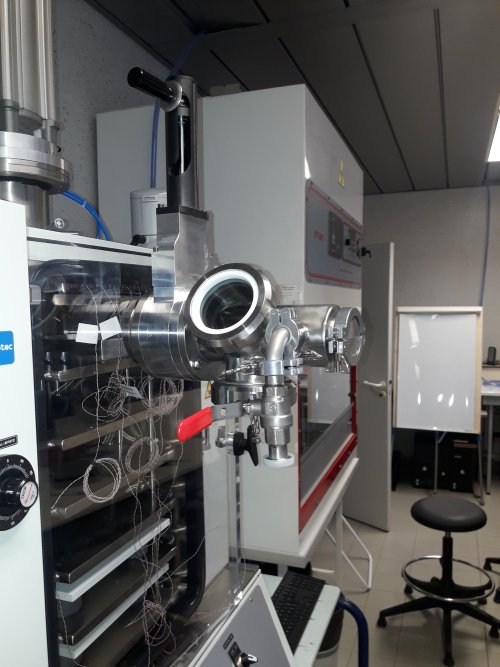

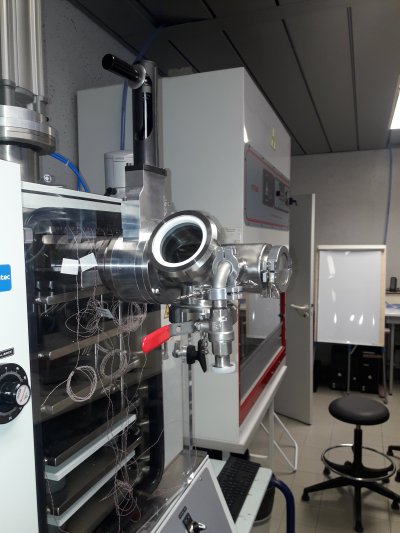

           De conception assez simple ce sas de prélèvement est assemblé avec des composant de trés bonne qualité qui garantissent sa longévité et le maintient d'une bonne étanchéité dans le temps. La vanne principale d'isolation de la chambre est de marque COMVAT Suisse, marque réputée pour la qualité de ces composants de vide.







Sas de prélèvement

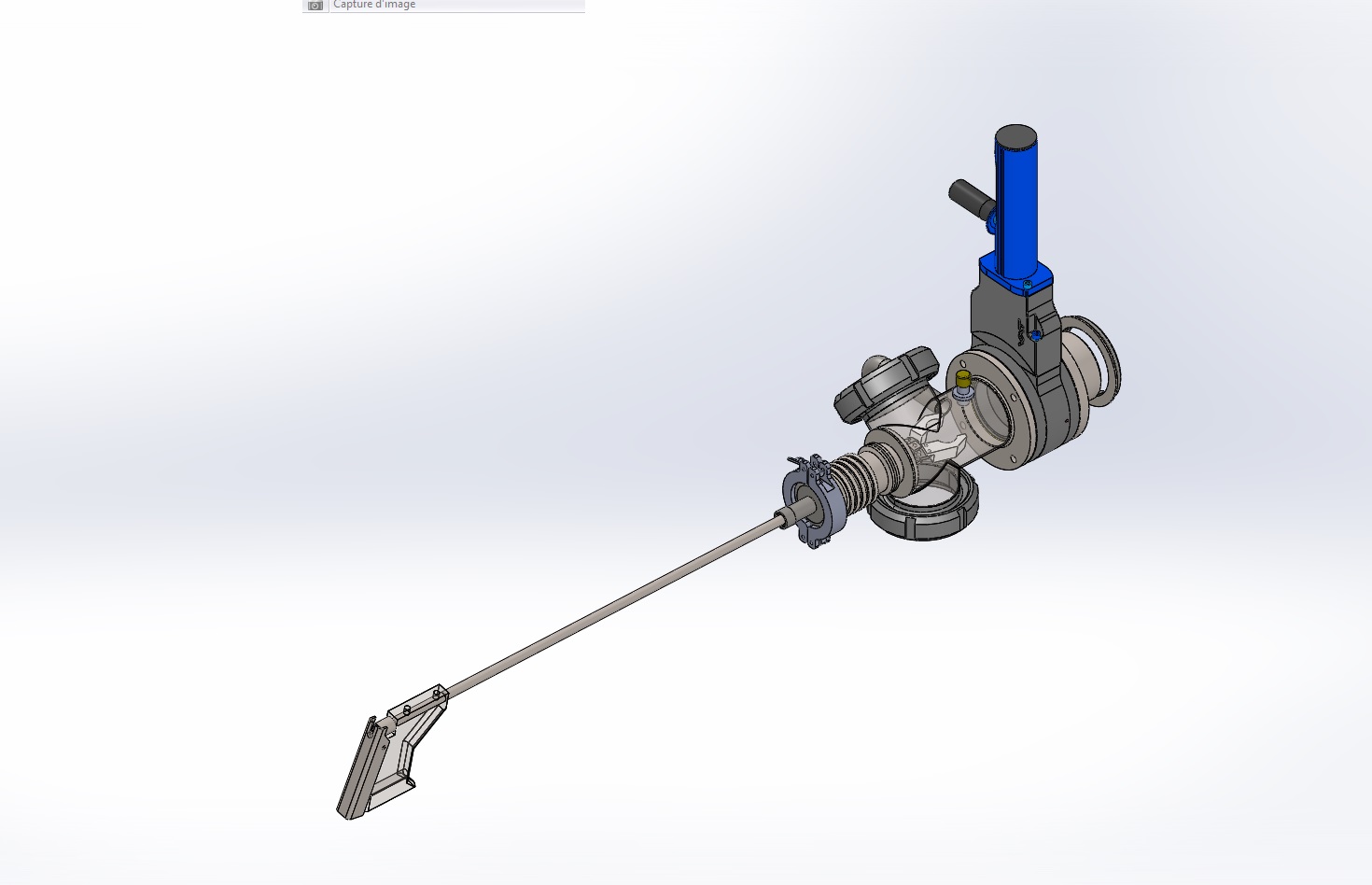

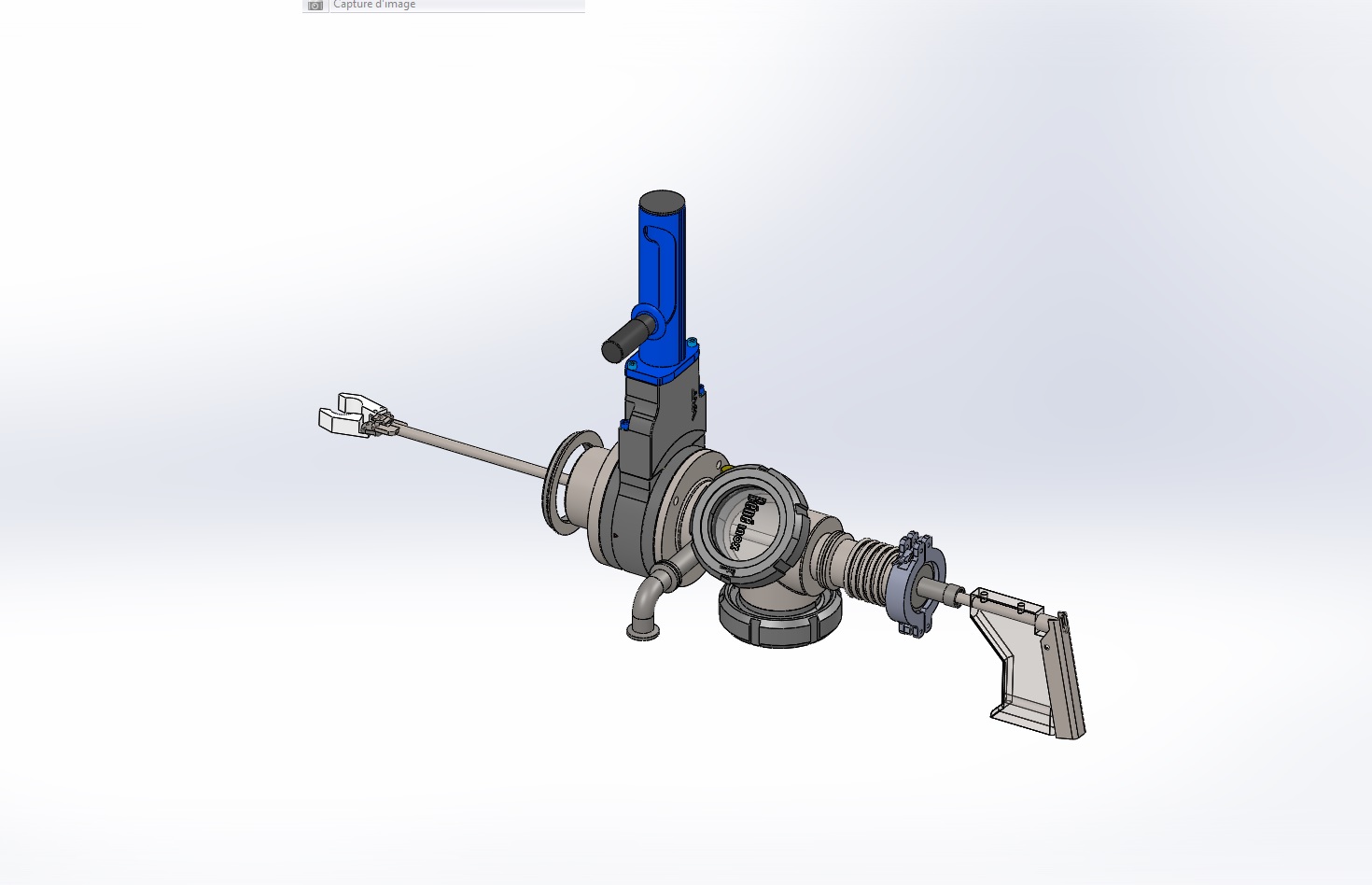

Ce genre de dispositif implique l'utilisation d'une pince de préhension qui doit disposer d'un débattement suffisamment long pour pouvoir accéder au fond de la chambre. De ce fait, il reste assez encombrant. Pour éviter que le dispositif ne gène, il est conçu en 2 partie dont l'une, la pince de préhension, peut être retirée lorsque le dispositif n'est pas utilisé.

Chambre de lyophilisation lyophilisateur PCCPLS15 Sas de prélèvement

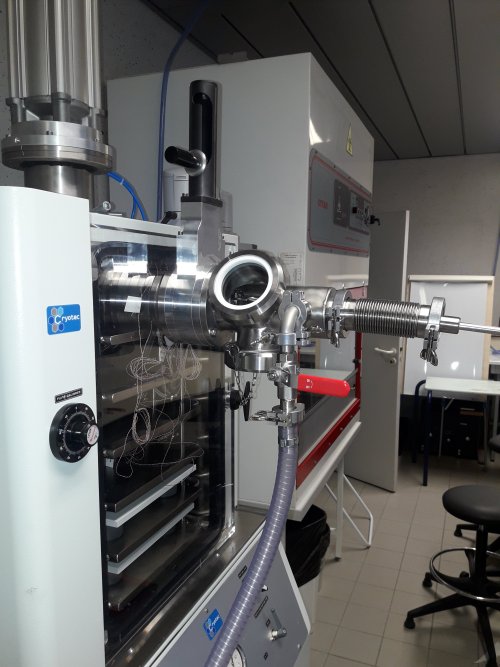

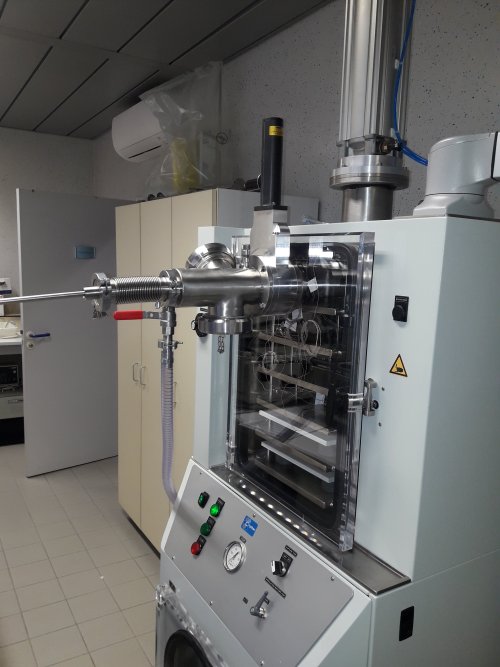

L'élément flexible autorisant le mouvement angulaire de la pince est constitué d'un flexible inox. Cette solution permet d'assurer une étanchéité optimale dans le temps que ne permet pas un montage plus classique sur rotule qui augmente le nombre de joints succeptiles de fuir. Le mouvement de fermeture de la pince est assuré par la translation d'une tige da quelques milimètres. L'étanchéité de ce mouvement est assuré par une membrane qui ne subit pas de glissements sujet a l'usure. Seul le mouvement global de la pince, qui lui est de 400mm est assuré par le coulissement d'un tube lisse calibré a l'état de surface trés lisse sur joint coulissant de haute qualité.

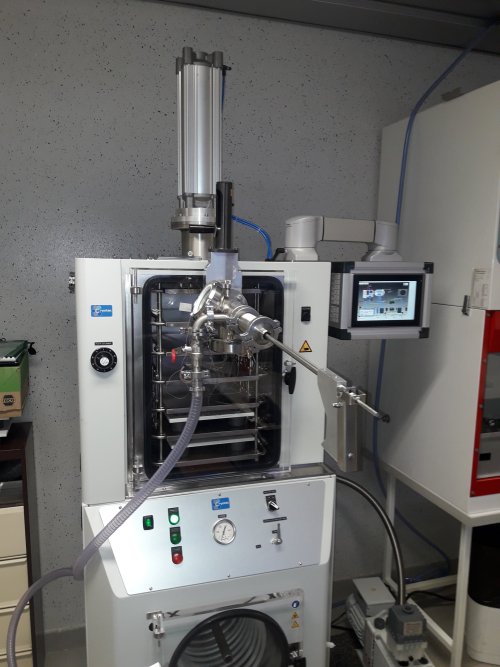

Chambre de lyophilisation lyophilisateur PCCPLS15



Chambre de lyophilisation lyophilisateur PCCPLS15
