Lyophilisateur PILOTE COMPACT

Le lyophilisateur pilote compact est un appareil qui offre les services et les fonctionnalités d'un lyophilisateur pilote dotéd' une surface utilisable de 0,6m² et un piège 15Kg de glace à -85°C tout en ayant une grande compacité. Il possède des étagères régulées en température de -60°C à +60°C dans lesquelles circule un fluide caloporteur. Il est équipé d'un piège séparé de la chambre de sublimation refroidi par un système frigorifique à 2 étages à une température finale de -85°C. Une vanne d'isolation pnematique de de frorte section DN80 peut être installée. l'evacuation des calories dégagées par le circuit frigorifique est assurée par un condenseur a air, pas besoin d'eau de refroidissement.

. La chambre de sublimation est de forme rectangulaire d'une largeur de 375 mm, d'une hauteur de 550 mm et d'une profondeur de 420 mm. Elle est équipée d'une à 6 étagères de 280 mm de large par 360 mm de profondeur soit 1000 cm² plus une étagère de rayonnement supérieure. ces étagères sont mobiles et leur écartement est de 70mm utilisables si elle sont disposées equidistantes. Leur écartement peut trés facilement être modifié par un simple déplacement de goupilles de façon a ménager un espace supérieur entre certaines d'entre elles pour pouvoir lyophiliser dans des contenants plus hauts. Le lyophilisateur est géré via une carte de contrôle interne via un logiciel de pilotage de lyophilisation développé en interne par CRYOTEC depuis de nombreuses années qui lui confère la même souplesse de fonctionnement et la même facilité d'utilisation que celle du lyophilisateur pilote. Il peut être équipé d'un système manuel de bouchage sous vide pour la lyophilisation en flacons ou en vials.

Détails :
Le lyophilisateur PILOTE COMPACT a été développé pour augmenter les capacité de piégeage de notre modèle PILOTE DE PAILLASSE. en portant cette capacité de 3 a 15Kg tout en restant refroidis a –85°C.
D’autre part, la hauteur de la chambre a été augmentée de façon a pouvoir loger 6 étagères de 0,1m² chacune plus une supérieure de rayonnement plus en cohérence avec la capacité du piège. Ces étagères offrent un écartement de 70mm entre elles si elle sont réparties toutes avec le même écartement. Il est possible très facilement de modifier cet écartement grâce a un dispositif de positionnement par goupilles. Ce modèle adopte donc la chambre du Pilote de Paillasse rallongée avec un piège séparé de forte capacité situé en dessous. Une vanne d’isolation de type papillon en DN80 (diamètre d’ouverture 80mm) peut être positionnée entre le piège et la chambre pour sauvegarder la charge en cas de coupure électrique en fin de lyophilisation ou pour permettre des mesures de remontée de pression pour permettre d’évaluer la fin de lyophilisation. Cette option nécessite une alimentation en air comprimé a faible débit

Notre modèle PILOTE COMPACT . Il est équipé d'une chambre de sublimation rectangulaire et il peut être équipé de une a 6 étagères de 0,1m² chacune soit 0,6m² pour 6 étagères.
Une étagère supplémentaire de rayonnement est toujours prévue au dessus de la chambre de sorte que toutes les étagères sont traitées thermiquement de la même façon.
Ces étagères sont refroidies et chauffées par un circuit de fluide caloporteur silicone comme sur les lyophilisateurs de production. Ils peuvent être refroidis à -60°C et chauffés à +60°C. La chambre est équipée d'un circuit de régulation de la pression de sublimation par injection de gaz incondensables.
La pression de sublimation est un facteur essentiel de la recette de lyophilisation. En effet lors de la lyophilisation primaire le transfert des calories indispensables à la sublimation (700 Calories par Gramme de glace sublimée)est freiné en cas de vide trop profond. Ces calories sont apportées par la chauffe des étagères qui ne sont en contact avec les produits à lyophiliser que par une surface très restreinte, due à la déformation inévitable dés récipients contenant les produits et ce, malgré l'excellente planéité des étagère. Cette planéité est un gage de qualité pour un lyophilisateur. A cette fin un orifice de raccordement est prévu en façade pour pouvoir recevoir, soit simplement une entrée d'air ambiant, soit un filtre absolu pour filtrer l'air entrant, soit une entrée de gaz neutre sec détendu a la pression atmosphérique (azote) qui permet éventuellement d'inerter la chambre en fin de lyophilisation avec ce gaz neutre.

Il est possible en cas de changement de taille des flacons d'écarter plus les étagères pour loger les flacons plus haut. Chaque étagères pèse environ 2Kg ce qui les rend facile a déplacer, d'autant plus que cette manipulation est occasionnelle. Il est aussi possible de les déplacer pour faciliter l'accès lors des nettoyages.

Concernant l'espace disponible en hauteur maximum en empilant les étagères vers le bas il est de :

420mm avec 6 étagères utiles. (0,6m²)
Si les étagères sont réparties uniformément, l'espace disponible entre deux étagères est de:

70 mm avec 6 étagères utiles. (0,6m²)

Ce lyophilisateur est équipé d'un piège séparé de la chambre de lyophilisation. Le piège est refroidi à -85°C par un système frigorifique à 2 étages en cascade. dont la puissance permet de piéger 8Kg de glace par 24H la capacité totale du piège étant de 15Kg. Ce piège est pourvu d'un dispositif de dégivrage par gaz chaud (inversion du cycle frigorifique) qui autorise un dégivrage très rapide, indispensable sur des pièges à -80°c de forte capacité. Une tubulure permet de recueillir facilement les eaux de condensation. La porte du piège ainsi que de la chambre sont verticale et entièrement transparentes. Ce lyophilisateur est équipé d'un dispositif de dégivrage du piège par gaz chaud (inversion cycle frigorifique)indispensable sur les pièges à -80°C de forte capacité , avec ce dispositif le dégivrage est relativement rapide et ce limite a 1/2 h pour 10Kg de glace.

De par sa conception simple et rationnelle ce lyophilisateur est adapté à une utilisation intensive. Il est donc équipé d'un dispositif de régulation de la pression de sublimation et de 3 sondes produit qui permettent d'adapter cette pression et la chauffe plateaux à la température produit souhaitée afin obtenir le meilleur compromis entre vitesse de lyophilisation et stress du produit.
Ce lyophilisateur de par les capacités exigées impose un placement au sol. Néanmoins installé sur de solides roulettes il est facile à insérer dans un laboratoire. En effet sa largeur est de 720mm, sa profondeur de 800mm quant à sa hauteur de 1700mm en haut de la chambre elle permet un chargement à hauteur aisée.

Le cycle de lyophilisation est piloté par un ordinateur portable fourni grâce à un logiciel développé par CRYOTEC depuis de nombreuses année et qui équipe nos appareils les plus performants.

La mesure de pression est confiée a une sonde de type Pirani usuelle sur ce type de lyophilisateur. Néanmoins il est possible d’utiliser une sonde capacitive de type MKS BARATRON qui offre une précision nettement plus élevée sur une plage 0µbar – 1,33mBar. D’autre part, les cartes de contrôle interne peuvent aussi être remplacées par un automate SIEMENS type S7 200 ou maintenant S7 1200 très populaires dans le milieu industriel.

Le coût de fonctionnement du lyophilisateur pilote compact se limite à sa consommation électrique. Sa puissance absorbée est inférieure à 4000W lors du refroidissement initial et inférieur a 2000w ensuite ce qui présente un coût dérisoire en regard de la valorisation du produit lyophilisé.

Le lyophilisateur PILOTE COMPACT existe également en version avec porte en acier inox 316L pour la chambre et le piège.

Les deux portes sont dans ce cas équipées d'un oculus eclairé de 100mm de diamètre pour suivre l'évolution des produits en cours de lyophilisation.

Caractéristiques :

Poids : 310 Kg
Positionnement : mobile sur roulettes

Alimentation électrique : 230V AC 12A Max

Surface de lyophilisation : 0,6 m²

Dimension étagères :

Largeur : 280mm
Profondeur : 360mm
Epaisseur : 15mm

Type étagères : A circulation de fluide Caloporteur très faible viscosité .

Températures limite étagères : de –60°c à +60°C

Etagère supérieure de rayonnement : OUI

Espace disponible en hauteur maximum en empilant les étagères vers le bas :

450mm avec 6 étagères chambre 550mm

Espace disponible en hauteur maximum en répartissant les étagères de façon égale :

70 mm avec 6 étagères chambre 550mm

Capacité du piège : 15Kg de glace.

Puissance frigorifique du piège : 8Kg de glace/24H.

Gaz Etage HP : R404A

Gaz Etage BP : R170

Evacuation des calories par condenseur a air. (pas besoin d'eau de refroidissement)

Piège séparé de la chambre de lyophilisation par tubulure DN80.

Type dégivrage : Gaz chaud

Pompe a vide : 12M3/H Bi-étagée 5µBars ou 21M3/H

Régulation de pression de sublimation : par vanne d’injection

Niveau sonore : < 70db à 1m

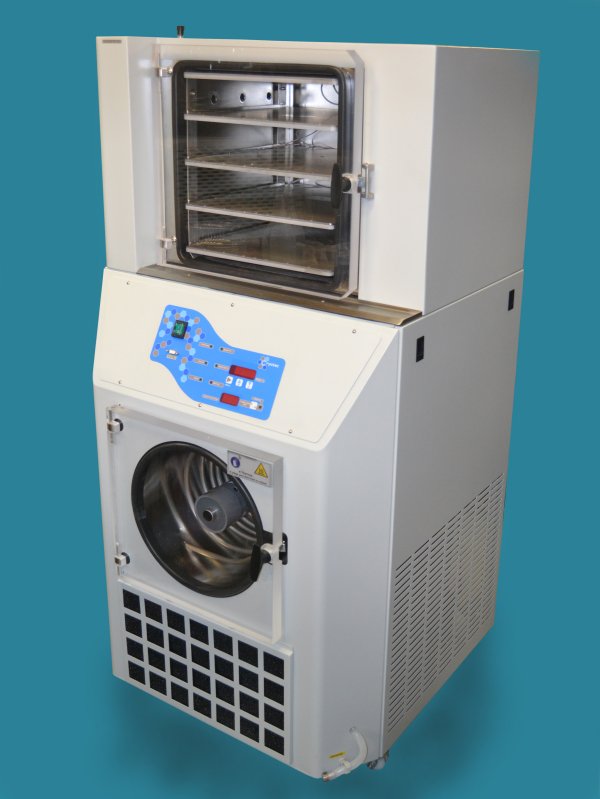

Modèle PILOTE COMPACT E.

Nous proposons également une version plus économique de notre modèle PILOTE COMPACT. il s'agit du PILOTE COMPACT E qui est une variante de notre modèle standard équipée d'étagères a chauffe électrique directe sans refroidissement. Ces étagères ne nécessitant pas de flexibles inox pour être alimentées en fluide caloporteur sont plus larges et permettent donc d'utiliser toute la surface de la chambre rectangulaire soit 0,15m² par étagères. Chacune d'entre elle est chauffée par une résistance électrique de 200w. leur hauteur est aussi ajustable.

Ces étagères sont au nombre de 4 plus une de rayonnement au dessus. La chambre est moins haute, elle est identique au modèle PILOTE DE PAILLASSE avec une hauteur de 410mm au lieu de 550 et permet un écartement entre étagères de 70mm. les étagères sont facilement amovibles s'ii y a besoin de plus de place.

Ce type de lyophilisateur est adapté aux utilisations simples de lyophilisation comme le séchage avant broyage, le chargement frontal est plus aisé que sur les modèles a chambres cylindriques qu'il faut soulever.

Caractéristiques :

Poids : 255 Kg
mobile sur roulettes

Alimentation électrique : 230V AC 12A Max

Surface de lyophilisation : 0,6 m²

Dimension étagères :

Largeur : 370mm
Profondeur : 410mm
Epaisseur : 12mm

Type étagères : A chauffe électrique sèche

Températures limite étagères : chauffe seule régulée jusqu'à +60°C

Etagère supérieure de rayonnement OUI

Espace disponible en hauteur maximum en empilant les étagères vers le bas :

300mm avec 4 étagères chambre 410mm

Espace disponible en hauteur maximum en répartissant les étagères de façon égale

70 mm avec 4 étagères chambre 550mm

Etagères amovibles avec connecteurs affleurants

Capacité du piège : 15Kg de glace.

Puissance frigorifique du piège : 8Kg de glace/24H.

Gaz Etage HP R404A

Gaz Etage BP R170

Evacuation des calories par condenseur a air. (pas besoin d'eau de refroidissement)

Type dégivrage Gaz chaud

Pompe a vide 12M3/H Bi-étagée 5µBars

Régulation de pression de sublimation par vanne isolation pompe a vide.

Niveau sonore < 70db à 1m
